如何測量和選擇合適的導熱墊厚度

如何測量和選擇合適的導熱墊厚度

顯卡溫度過高，電壓調節器又快要漏氣，在這關鍵時刻，導熱墊在其中扮演著至關重要的角色，但其厚度決定了導熱效率。大多數熱管理方面的失誤并非出在材料上，而是出在測量上，選擇錯誤的厚度可能會導致組件燒毀等風險。

選擇導熱墊厚度時需要考慮的關鍵因素

選擇合適的導熱墊厚度不僅僅是填補縫隙，它關系到性能、安全性和長期可靠性。

首先需要評估工作溫度和粘度范圍，不同的配置會根據負載的不同而產生不同的散熱效果，需要選擇能夠承受系統高低溫度波動而不會損壞的導熱墊。有些 GPU 在滿負荷運行時溫度會飆升至 90°C 以上，而工作溫度較寬的導熱墊可以達到-40°C 至 +200°C，這能夠確保在高峰使用期間不會發生滑動或熔化。同時，不要忽視粘度，較稠的材料在較低溫度下流動性可能不好，導致接觸不良。

其次是介電強度。當導熱墊接觸到裸露的線路或元件時，它是防止短路的保障。對于高壓區域，需選擇介電常數高于 5 kV/mm 的產品，更高的介電常數并不意味著更低的熱性能；現代材料兼顧了這兩方面。

材料的固化時間也同樣重要，有些導熱界面材料需要時間固化才能達到完全有效性，但如果你沒有做好準備，這種延遲可能會打亂你的制作進度，比如在安裝后立即施加壓力，未固化的類型可能會在應力作用下發生位移。另一方面，預固化產品雖然方便，但與固化速度較慢、隨著時間的推移能更好地貼合表面的產品相比，可能缺乏對不平整表面的適應性。

如何準確測量導熱墊厚度？

導熱墊厚度的選擇不僅僅取決于數值，它關乎如何最大限度地發揮硬件的散熱性能。以下是如何精確地做到這一點。

精確測量熱阻。測量熱阻聽起來很專業，但有很多方法可以不用靠猜測就能完成這項工作，例如精密儀器有助于檢測熱流的微小變化，使用受控的測試臺設置，您可以模擬實際使用情況，并監控不同的導熱墊厚度值如何影響溫度，在測試過程中始終保持穩定的環境條件，但同時別忘了合適的安裝壓力，不均勻的力會使結果產生偏差，并擾亂你的數據。

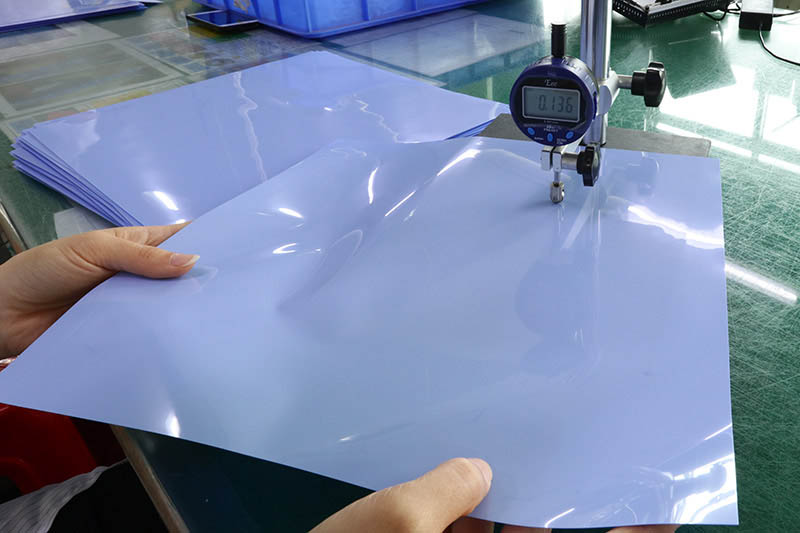

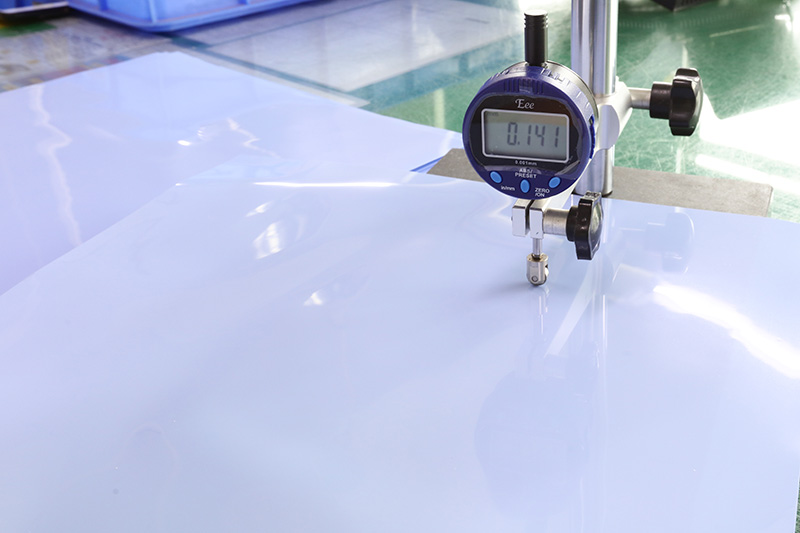

你不會用尺子檢查輪胎氣壓吧？同樣的道理也適用于此，使用專用工具評估導熱墊的性能。比如熱成像攝像機，發現因墊片放置不當或接觸壓力不足而導致的熱擴散不均勻；數字卡尺測量實際壓縮后的導熱墊厚度，尤其是在安裝之后；環境艙模擬高溫循環，測試壓力下的長期可靠性；負載測試儀對組件施加一致的力，以評估墊片在實際安裝條件下的性能。

將這些工具歸類有助于診斷散熱不良的原因，例如材料劣質、安裝不當或預期不符。關鍵在于實現最佳散熱效果，尤其是在空間狹小的情況下，例如 M.2 SSD 或堆疊式 VRM，每一毫米都至關重要。

如何選擇合適的導熱墊厚度

選擇合適的導熱墊厚度就像調校引擎一樣，需要精準，而不是靠猜測。

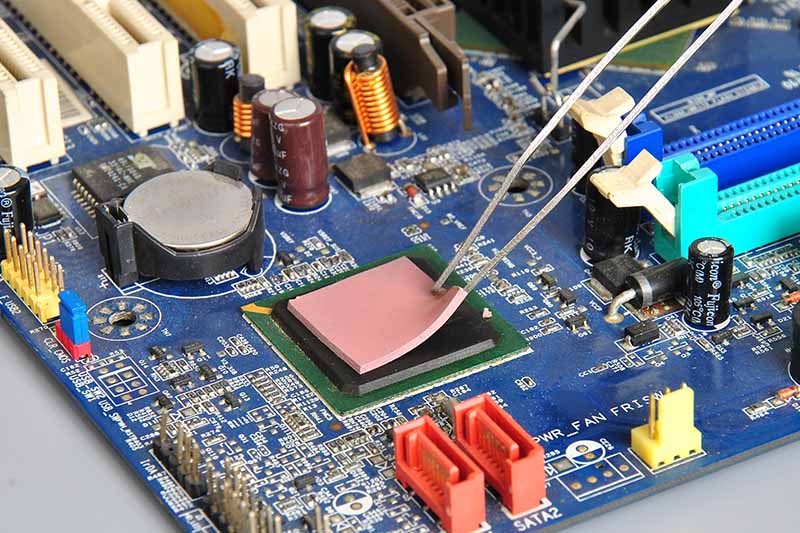

對于內存模塊的超薄導熱墊，當空間有限且性能不容妥協時，薄型導熱界面材料是理想之選，這些導熱墊的厚度通常在 0.2 毫米到 0.5 毫米之間，確保最小的間隙填充，同時最大限度地與內存芯片接觸，它們具有低熱阻，有助于在負載下保持 DRAM 模塊的低溫運行。

對于功率強勁的 VRM（電壓調節模塊），加厚的墊片是最佳解決方案，它們可以跨越幾毫米的縫隙，因此非常適合不平整的表面，其次較厚的導熱墊也能更好地吸收震動，并能隨著時間的推移提供穩定的散熱。但是，它們可能會引入稍高的熱阻，因此要根據功率密度謹慎選擇。

關于導熱墊厚度的常見問題

1. 導熱墊厚度如何影響電子散熱？

較厚的層可以彌合功率放大器和穩壓器等發熱元件上較大的間隙，而較薄的層則可以確保集成電路或存儲模塊之間更緊密的接觸，因此，理想的搭配能夠平衡傳熱穩定性和機械安裝容差。

2. 哪些材料有助于在要求苛刻的系統中維持精確的溫度控制？

·石墨片：使熱量在消費電子產品的緊湊型設備中快速擴散；適用于空間狹小的場合。

·硅橡膠：柔韌且富有彈性，適用于承受振動應力的工業設備或汽車電子產品。

·熱熔膠和環氧樹脂：在連續使用過程中，可靠性比可移除性更重要的場合，可實現牢固粘合。

3. 為什么介電強度在選擇過程中很重要？

它能保護微處理器免受漏電影響，同時在負載峰值下保持熱管理穩定，這對于全天候運行的電信基礎設施來說尤為重要。

4. 更厚的涂層是否每次都能保證更好的散熱效果？

并非總是如此，壓縮壓力和接觸阻力之間存在著微妙的平衡，即使使用高導電性的石墨片材料，過量的材料也會延長導電路徑，從而降低效率

正確的搭配可以提高溫度控制精度，并在規定的粘度范圍內提高長期耐久性。

5. 什么樣的測試能夠保證大規模構建在時間上保持可靠性？

·加速老化試驗檢驗粘合劑在其額定固化時間窗口之外是否仍能保持穩定。

·性能評估對比了工作溫度響應與預期導熱系數。
